Description

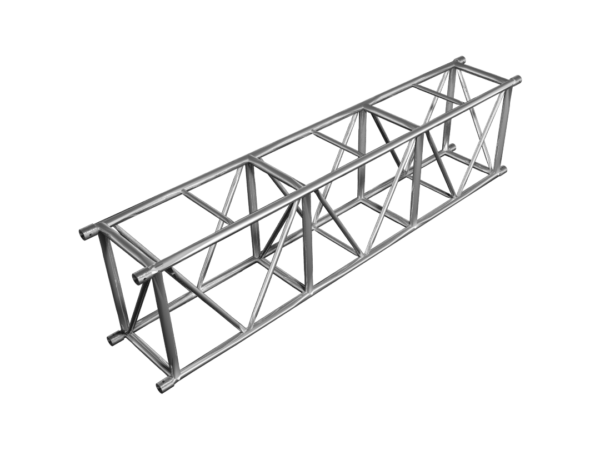

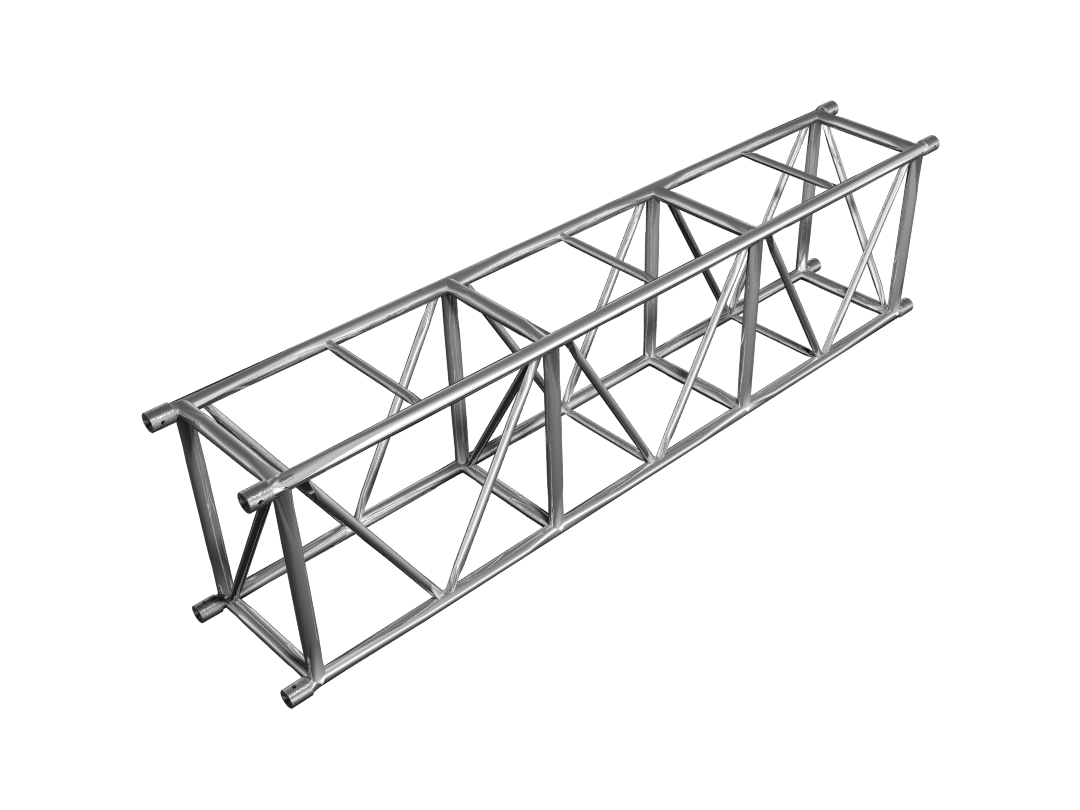

Treillis de gréement lourd extrêmement grand 520x760mm (20,5×30″). La ligne de structure à verrouillage rapide pour des charges élevées. Couramment utilisé dans les structures de taille extrême et de capacité de charge élevée.
FICHE TECHNIQUE
LONGUEURS STANDARD DISPONIBLES ET POIDS
| CODE | TT74-50 | TT74-100 | TT74-200 | TT74-250 | TT74-300 | TT74-400 |
|---|---|---|---|---|---|---|
| LONGUEURS | 0.5 m | 1 m | 2 m | 2.5 m | 3 m | 4 m |
| POIDS | 13.3 kg | 19.2 kg | 31.7 kg | 41.0 kg | 44.2 kg | 56.5 kg |
TABLEAU DE CHARGE
| Longeurs | 6 m | 8 m | 10 m | 12 m | 14 m | 16 m | 18 m | 20 m |
|---|---|---|---|---|---|---|---|---|
| Distrib (kg/m) | 713 | 530 | 394 | 270 | 195 | 146 | 112 | 88 |
| Déflexion (mm) | 7.3 | 17.3 | 31.7 | 46.1 | 63.4 | 83.6 | 106.6 | 132.6 |
| Charge ponctuelle (kg) | 3116 | 2478 | 1968 | 1620 | 1365 | 1168 | 1009 | 877 |
| Déflexion (mm) | 8.8 | 16.7 | 26.4 | 38.5 | 52.8 | 69.6 | 88.8 | 110.5 |
